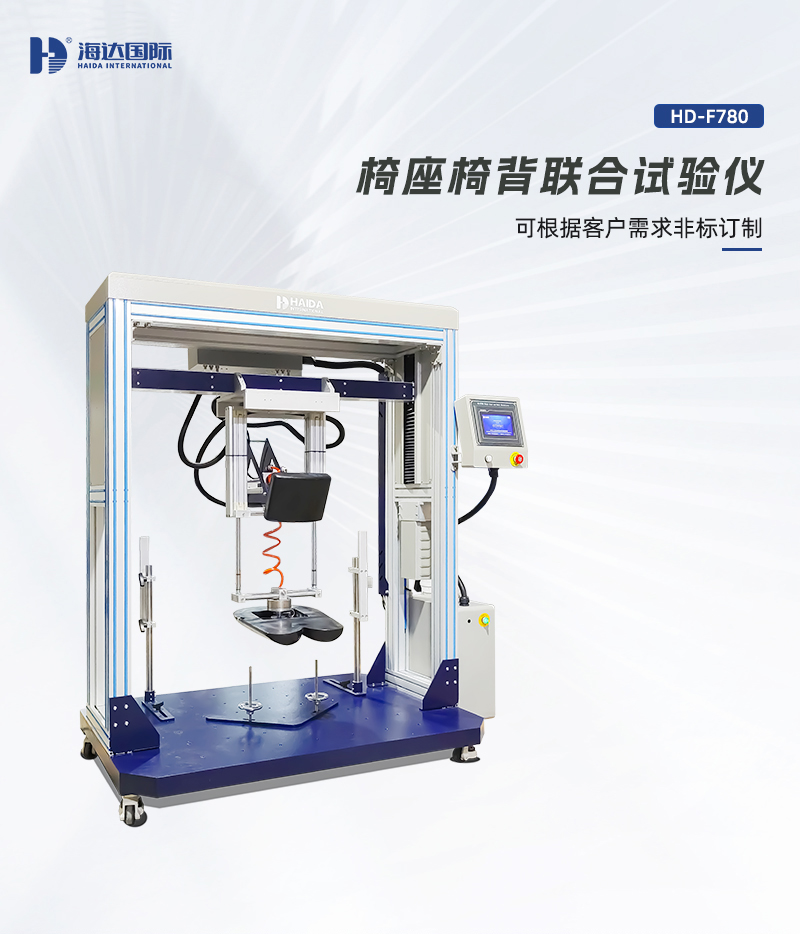

椅座椅背聯合試驗機HD-F780
來源:海達儀器有限公司 時間:2020-07-07 14:19:08 海達小編編繪 瀏覽:99+
| ———————產品參數——————— | ||
| 產品簡介 | ||
椅座、椅背聯合試驗機用于各種辦公椅、高椅、兒童餐椅等座面及靠背等的靜載及耐久性測試，模擬使用者的使用狀況，對各類椅的坐墊和靠背（同時和/或單獨）進行靜負載試驗和動態耐久試驗，從而判斷試件承受疲勞應力和承受能力 設計標準： 1.GB/T10357.3-2013《家具力學性能試驗第3部分：椅凳類強度和耐久性》 2.QB/T2280-2007《辦公椅》 6.6.4,6.6.9 3.EN 1335 4.Bifma 5.1 | ||

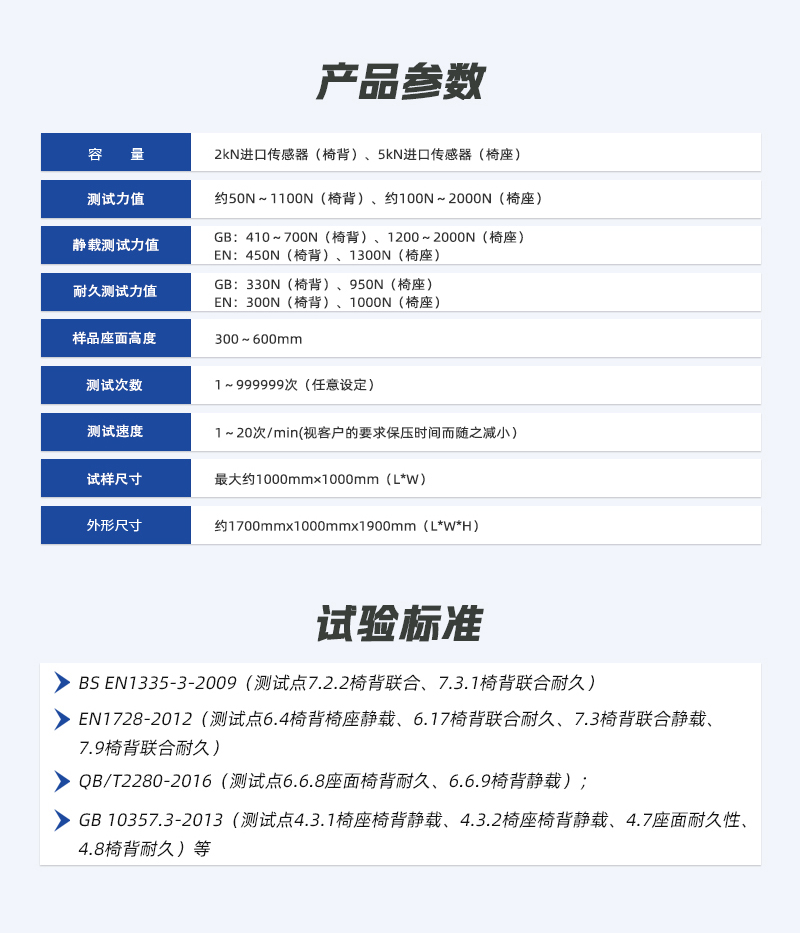

| 主要技術參數 | ||
設備主要組成及要求： 1、試驗機1個高精度伺服椅座測試力加載單元；1個椅背伺服線性電動軸測試軸 ；2個疲勞力量傳感器 ；多通道控制系統1個。 2、配置要求： ①機架：要求采用高強度鋁合金型材，表面陽極氧化處理。截面積不小于80×80mm，薄壁厚不小于3mm； ②底座：國標45號鋼，厚度不小于12毫米 ③PLC及模塊單元、伺服氣缸、伺服比例閥及電磁閥、力量傳感器等要求配置國際知名品牌； ④顯示系統：知名品牌工業計算機；7寸人機界面：國際知名品牌； 3、 帶標準規定的夾具、砝碼等配件1套。 1、椅座伺服加載軸，滿載2500N；位移：350mm ；椅背伺服加載軸：滿載2000N；位移：500mm。所有力加載軸都帶力傳感器測量系統。安裝方式：垂直或水平掛裝（可調整角度）；加載墊快速更換系統，有萬向節。 2、荷重元精度：1/10000。 3、系統力精度：±1%（靜態）0—2%（動態）。 4、設備自帶一套控制器系統。 5、測試速度：5—30次/min。 6、電源：220VAC 5安、50HZ。 7、觸摸屏+PLC軟件自動伺服控制，顯示屏觀察到所有的力值和偏移數據。采用PLC控制，監視試驗過程。采用專用控制軟件能實現多通道閉環控制，完成試驗的全自動控制、自動測量等功能。 8、具有停／斷電記憶及斷點檢出停機功能。 9、停機方式： 到達試驗次數停機、試件損壞或變形量過大自動停機并報警。 10、設備具有故障自診斷系統。 | ||

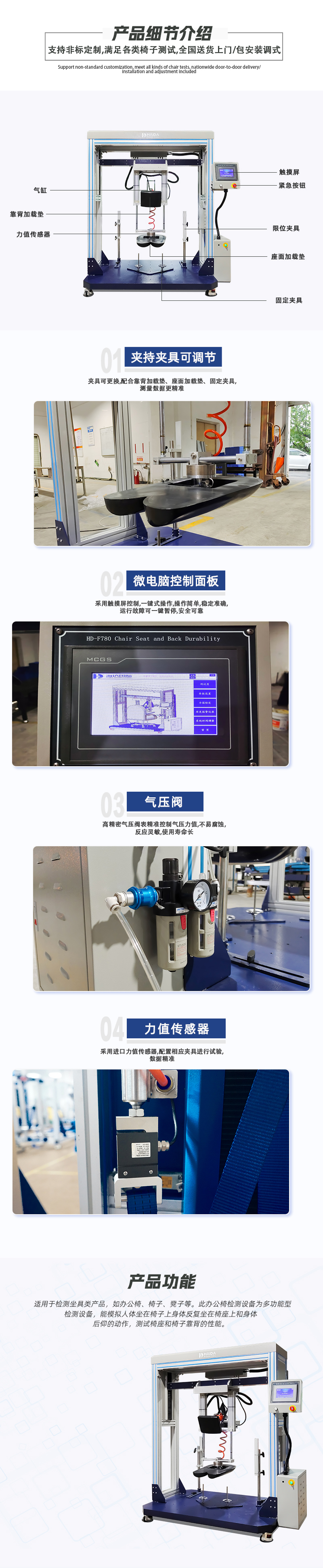

| ——————產品細節圖——————— | ||
