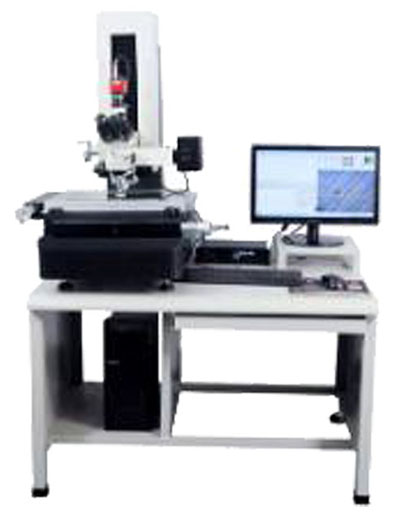

工具顯微鏡
來源:海達儀器有限公司 時間:2021-03-16 11:28:57 海達小編編繪 瀏覽:99+
工具顯微鏡是在是在光學影像的基礎上發展起來的，功能更強大。采用全新半復消技術，集明場、斜照明、偏光等多種觀察方式，任何觀察下都呈現清晰銳利的顯微圖像，可根據實際應用，進行功能選擇，是工業檢測的有效工具。
產品特點：
1.觀察方式明場/斜照明/偏光/DIC
2.光學系統：無限遠色差校正光學系統
3.目鏡：高眼點大視野平場目鏡PL10X/22mm
高眼點大視野平場目鏡PL10X/22mm，視度可調，可帶測微尺
高眼點大視野平場目鏡PL15X/16mm
4.物鏡：LMPL無限遠長工作距金相顯微鏡
5.觀察筒：30°鉸鏈?zhǔn)饺?，分光比，雙目：三目=100：0或50:50
6.轉換器：五孔內傾式轉換器，帶DIC插槽
規格與參數：
| 型號 | HD-U2010X | HD-U3020X | HD-U4030X | |
| 工作臺 | X/Y行程 | 200*100 | 300*200 | 400*300 |
| Z軸行程 | 有效空間245mm,調焦行程200mm，工作距離95mm | |||
| 金屬臺面尺寸 | 400*300 | 500*400 | 500*400 | |
| 玻璃臺面尺寸 | 230*130 | 330*230 | 430*330 | |
| 傳動形式 | X/Y/Z三軸精密V型導軌，X/Y軸光桿傳動，Z軸光軸傳動 | |||
| 測量伺服驅動系統 | 光學尺分辨率：X/Y/Z軸0.0005MM（0.5UM） | |||
| 測量精度：≤3UM+L/200 重復精度：≤3UM+L/200 | ||||
| 多功能數據處理器可測點、線、圓弧、圓、角度等 | ||||
| 圖形系統 | 攝像機：日本彩色 1/2″CCD 攝像機放大倍率30-230X | |||
| 物鏡放大倍率：5X 10X 20X 50X | ||||
| 目鏡組 | 10倍雙筒鏡 總放大倍數50X-500X | |||
| 照明系統 | 表面光源與透射光源LED冷光源、壽命長、亮度可調 | |||
|
儀器外形尺寸 （L*W*H）(mm) |
600*400*1100 | 750*500*1100 | 850*600*1200 | |
| 儀器重量(Kg) | 150 | 180 | 250 | |
