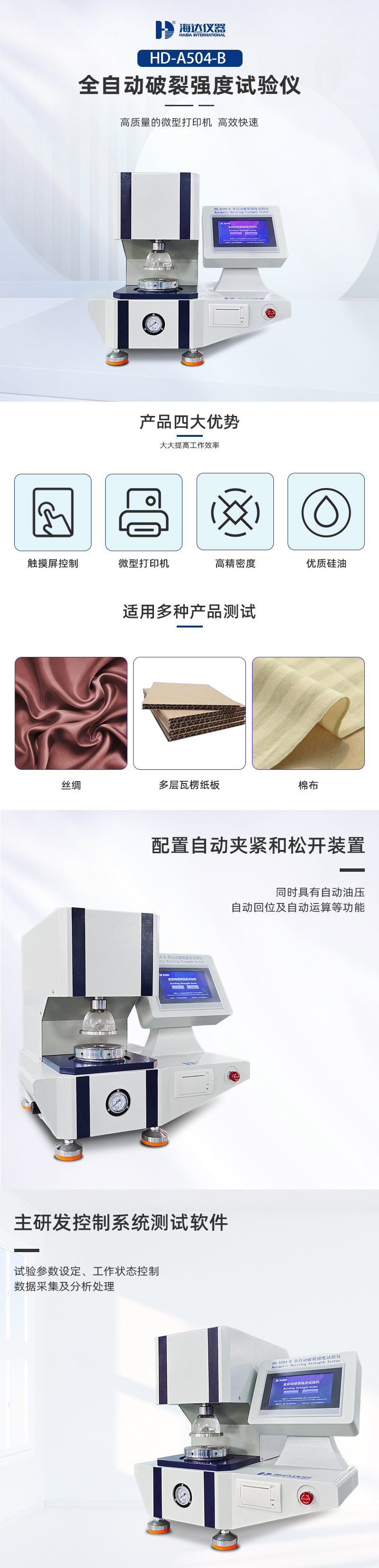

全自動破裂強度試驗儀HD-A504-B 是針對紙和紙板的強度性能進行檢測的儀器，主要適用于各種紙板及單層和多層瓦楞紙板的耐破強度測試。

　　操作原理

　　在儀器密封的油缸和壓紙座的容腔內，裝滿甲基硅油作為壓力傳遞的介質，當電機帶動活塞勻速前進時，橡皮膜受到硅油的加壓而突起，此時夾持在膠膜上方，被上下夾盤固定住的試樣，均勻受力，直到試樣破裂，處理芯片鎖住最大壓力值，通過液晶屏顯示該壓力值，此壓力值即為本次試樣的耐破度。

　　試驗標準

　　紙張試驗：TAPPI T403、GB/T 454-2002、QB/T 1057-2004等

　　紙板試驗：TAPPI-T807、ISO2759-2001、GB/T 1539-2007、QB/T 1057-2004、

　　GB/T 6545-1998等

　　校準規范：JJF 1811-2020等

　　檢定規程：JJG(輕工)61-2000等

電    機:120W調速馬達

感應方式:壓力轉換器

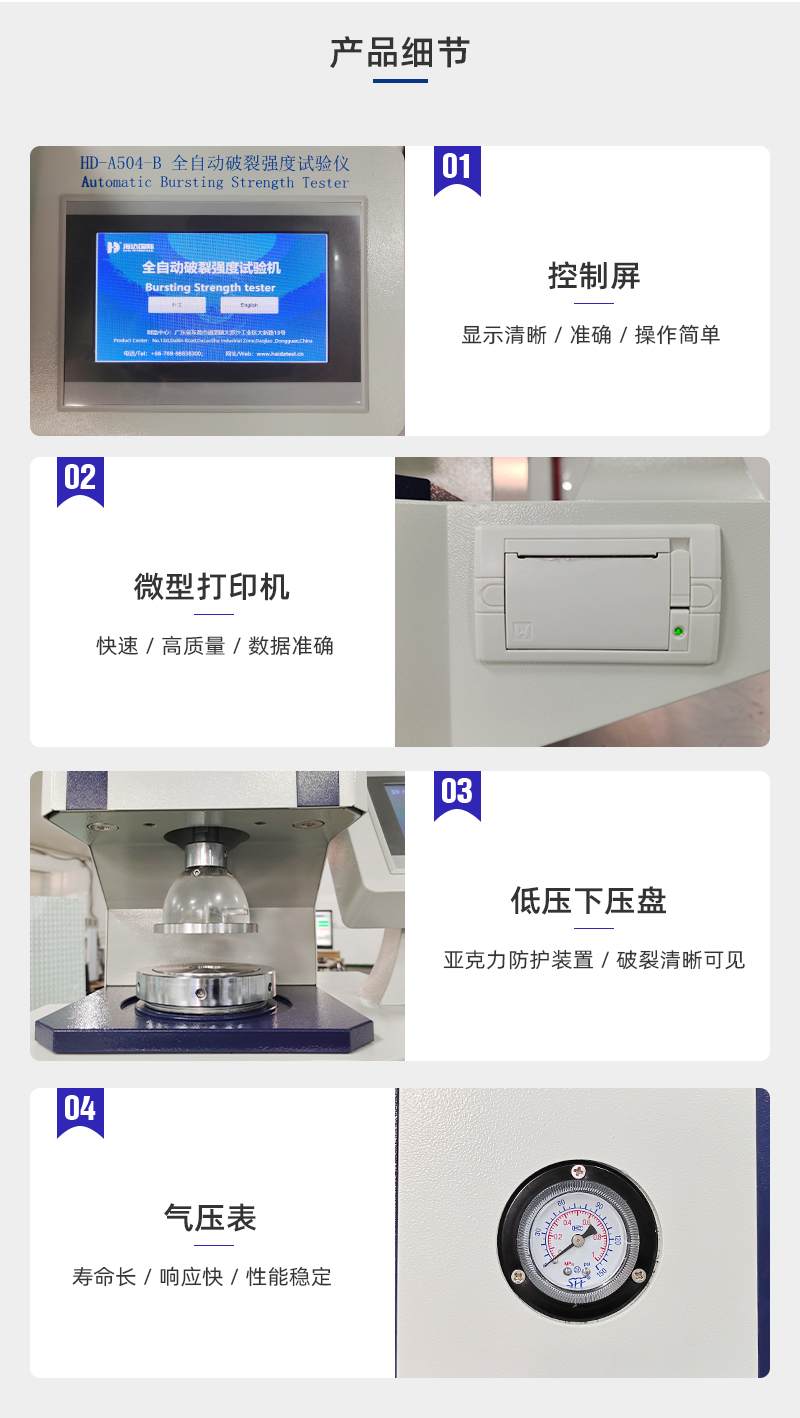

顯示方式:觸摸屏顯示（可選配電腦顯示）

控制方式:觸摸屏控制（可選配電腦軟件控制）

絲    桿:滾珠絲桿

容量選擇:高壓250kPa～5600kPa

低壓（選配）50kPa～1600kPa

最大加載力:5600kPa

最大行程:25mm（不含夾具）

分辨力:0.1kPa

示值誤差:±0.5%FS

示值變動性:≤0.5%

夾環材質:不銹鋼SUS#304

夾環內徑:高壓 上夾環內徑Φ31.5±0.1mm，下夾環內徑 Φ31.5±0.1mm

低壓（選配）上夾環內徑Φ30.5±0.1mm，下夾環內徑Φ33.1±0.1mm

夾持力范圍:600kPa～1200kPa

封密性1min內壓力上限下降值≤示值的10%

單位切換:kPa、Lbs/in2/kgf/cm2

液壓油:硅油100%

加壓速度:高壓170±15ml/min

低壓（選配）95±5ml/min

外型尺寸:約560mm×440mm×520mm(L×W×H)

重    量:約60kg

氣    源：≥0.6Mpa

電    源：1∮ AC 220V

功    率：約300W

主要測試項目：紙板耐破強度測試、紙張耐破強度測試（選配）
